سازه فضاکار با اتصالات گویسان (سیستم گویسان یا MERO) یکی از رایج‌ترین و پیشرفته‌ترین روش‌های ساخت سازه‌های فضایی است که به‌ویژه برای پوشش دهانه‌های بزرگ کاربرد دارد.
سازه فضاکار با اتصالات گویسان یک سیستم سه‌بعدی مدرن است که از گوی‌های فولادی سوراخ‌دار به‌عنوان گره مرکزی و اعضای لوله‌ای به‌عنوان المان‌های خطی استفاده می‌کند.

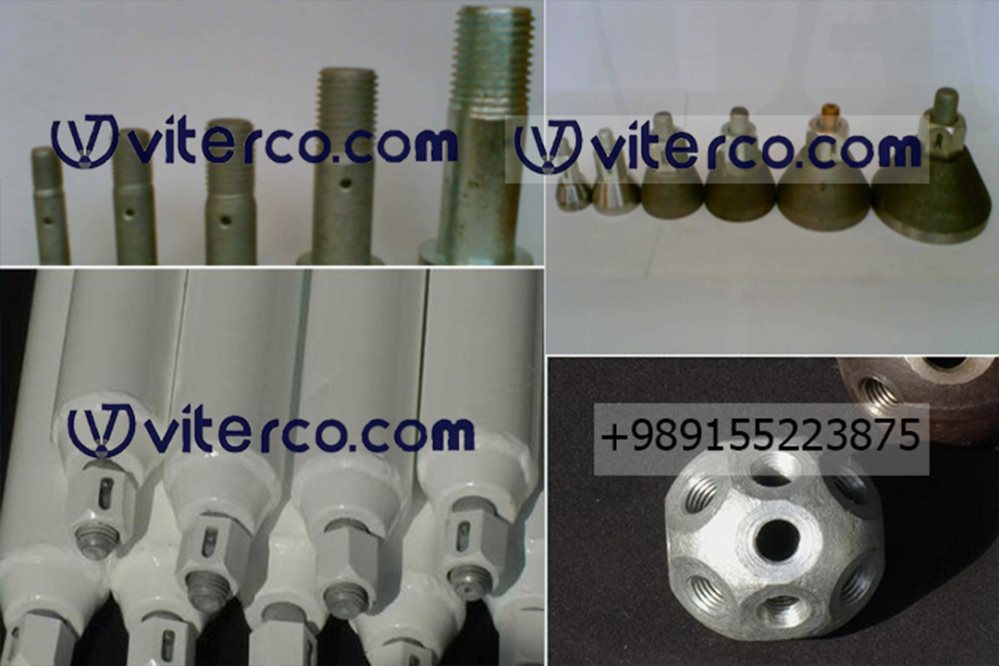

اجزای اصلی سیستم گویسان عبارتند از:



• گوی فولادی توپرCK45 : نقش گره مرکزی را دارد و محل اتصال اعضای لوله‌ای است. این گوی معمولاً دارای سوراخ‌هایی

در جهات مختلف است تا اعضا از زوایای مختلف به آن متصل شوند و تعادل نیروها در شبکه سه‌بعدی برقرار شود.


• لوله‌ها ST37 : اعضای خطی سازه که معمولاً از دو سر به قطعات مخروطی جوش داده می‌شوند تا اتصال به گوی

آسان شود. این لوله‌ها، نیروهای محوری را تحمل می‌کنند.

• پیچ‌ها CK45 : برای اتصال لوله‌ها به گوی استفاده می‌شوند و از کلاس‌های مقاومتی مانند 8.8 یا 10.9 انتخاب می‌شوند تا استحکام کافی داشته باشند.

• اسلیوها CK45 : قطعاتی مهره مانند هستند که پیچ‌ها را درون گوی محکم می‌کنند و در اعضای فشاری نقش سازه‌ای نیز دارند.




از ویژگی‌ها و مزایای شاخص سازه فضاکار با سیستم گویسان، می توان به موارد زیر اشاره کرد:



• سرعت نصب بالا به دلیل پیش‌ساخته بودن اجزا و مدولار بودن سیستم؛
• قابلیت تحمل بارهای زیاد و پوشش دهانه‌های وسیع؛
• امکان اجرای دقیق و صنعتی در کارگاه و مونتاژ سریع در محل پروژه؛
• پایداری و انتقال مطمئن نیروها بین اعضا و گره‌ها؛
• امکان عبور تاسیسات از فضای بین اعضا و در نتیجه کاهش هزینه های ساخت و نگهداری؛



سیستم گویسان به دلیل انعطاف‌پذیری در طراحی و اجرای سازه‌های سه‌بعدی، یکی از گزینه‌های محبوب
برای سالن‌های ورزشی، نمایشگاه‌ها، فرودگاه‌ها و سایر فضاهای بزرگ است.
