سازه فضاکار چالوس

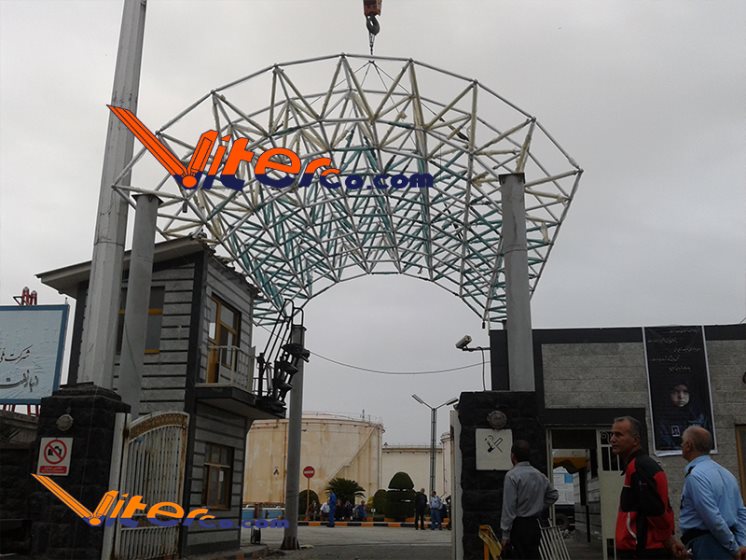

سازه فضاکار ورودی شرکت نفت چالوس از نوع سازه های فضایی با فرم چلیک بوده واین سازه از نوع سازه فضایی هموندی است کهدر این سازه نوع هم وند ها گوی سان یا همان سازه های مرو که در مقاله اتصالات سازه فضاکار توضیحات کامل ارایه نمودیم.در سازه مذکور از اعضای سازه فضاکار با پوشش رنگ ایوکسی پودری الکترواستاتیک با ضخامت دویست میکرون ارایه گردیده است و پوشش سازه فضاکار پوشش ساندویچ پانل با ضخامت 4سانتی متر لحاظ گردیده است همانطور که قبلا توضییح داده شده برای نصب پوشش روی سازه های فضاکار با اتصالات گویسان یک لایه میانی بنام پرلین که همانا زیر سازی پوشانه نیز میباشد شایان ذکر است که پرلین در این سازه از نوع یکطرفه و از قوطی های 4*8 با ضخامت 3 میلی متر و رنگ الکترواستاتیک توسط اعضای واسطه ای دیگری بنام ساپورت های پرلین این اعضا با پیچ و پلیت و اتصال یو شکل اتصال بر قرار میشود با توجه به این که در محاسبات سازه های فضاکار نوع بار بر گره ها وارد میشود لذا این ساپورت ها بار های وارده را به شکل کاملا قابل کنترل به هموند ها ی سازه فضاکار وارد میکنند مقاوت خمشی اعضای زیر سازی پوشش و نیروهای برشی وارد بر پیچ های ساپورت پرلین در تحلیل سازه های فضاکار کاملا پر واضح وشفاف است .
